1. 건축물 종류에 대응한 표준부하의 각 값 [VA/m²]을 빈칸에 적으시오.
| 공장, 공화당, 사원, 교회, 극장, 영화관 | 10 [VA/m²] |
| 기숙사, 여관, 호텔, 병원, 학교, 음식점 | 20 [VA/m²] |
| 사무실, 은행, 상점, 이발소 | 30 [VA/m²] |
| 주택, 아파트 | 40 [VA/m²] |
2. 송전전압이란 송전선로를 통해 전송되는 전압을 의미한다. 송전거리, 송전용량에 대해 가장 경제적인 송전전압을 구하는 Still의 식을 쓰시오. (식을 구성하는 각 항들의 단위 기입 필수)
3. 안전을위한 보호에 대한 규정에서 주어진 설명을 참고하여 ( ) 빈칸에 알맞은 것을 쓰시오
1) ( 감전 )에 대한 보호
1.기본보호
기본보호는 일반적으로 직접접촉을 방지하는 것으로, 전기설비의 충전부에 인축이 접촉하여 일어날 수 있는 위험으로부터 보호되어야 한다. 기본보호는 다음 중 어느 하나에 적합하여야 한다
- 인축의 몸을 통해 전류가 흐르는 것을 방지
- 인축의 몸에 흐르는 전류를 위험하지 않는 값 이하로 제한
2. 고장보호
고장보호는 일반적으로 기본절연의 고장에 의한 간접접촉을 방지하는 것이다.
(1) 노출도전부에 인축이 접촉하여 일어날 수 있는 위험으로부터 보호되어야 한다.
(2) 고장보호는 다음 중 어느 하나에 적합하여야 한다
- 인축의 몸을 통해 고장전류가 흐르는 것을 방지
- 인축의 몸에 흐르는 고장전류를 위험하지 않는 값 이하로 제한
- 인축의 몸에 흐르는 고장전류의 지속시간을 위험 하지 않은 시간까지로 제한
2) ( 열 ) 영향에 대한 보호
고온 또는 전기 아크로 인해 가연물이 발화 또는 손상되지 안도록 전기설비를 설치해야 한다. 또한 정상적 으로 전기기기가 작동할 때 인축이 화상을 입지 않 도록 하여야 한다.
4. 외부 피뢰시스템의 구성요소 3가지.
- 접지극 시스템
- 수뢰부 시스
- 인하도선 시스템

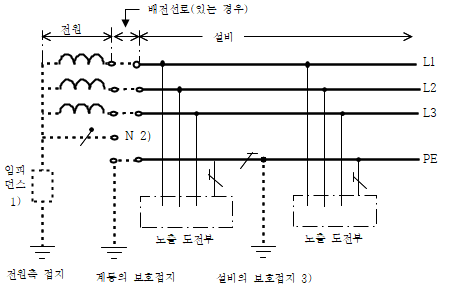

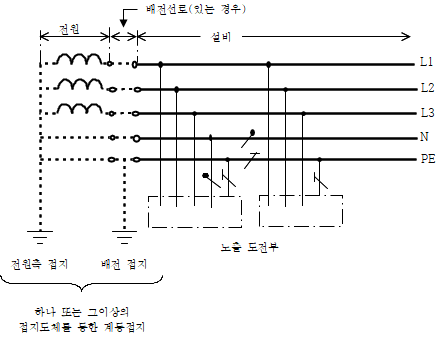

5. 저압 계통의 접지방식에서 각그림에 알맞은 접지계통을 시오.
6. 220 [V]의 전압을 380 [V]로 승압을 하는 경우, 선로손실률과 역률이 일정하다고 가정한다면 공급전력은 승압 전의 몇 배인가? (소수점 첫째 자리에서 반올림)
정답 : (380/220) ² = 2.98, 즉 정답은 3
7. 3상 변압기의 병렬운전 조건 5가지를 쓰시오
- 극성이 같을 것.
- 권수비가 같을 것.
- % 임피던스가 일치할 것.
- 내부저항과 리액턴스의 비가 같을 것.
- 상회전 방향과 각 변위가 일치할 것.
8. 저압 전기설비의 시설기준에 대한 다음 내용에서 옳은 것과 옳지 않은 것을 표시하시오.
- 1) 애자공사 시 전선 상호 간의 간격은 6 [cm] 이상으로 한다. O
- 2) 합성수지몰드 공사 시에 전선은 절연전선으로 하며, 옥외비닐절연전선은 제외한다. O
- 3) 가연성 먼지 위험장소에는 합성수지관 공사를 해야 한다. O
- 4) 금속관을 콘크리트에 매설하는 경우 금속관의 두께는 1.2 [mm] 이상으로 한다. O
- 5) 금속덕트 내의 케이블 단면적(절연피복의 단면적은 불포함)의 합계는 55 [%] 이하이다. X
- 6) 금속관 내에서 케이블의 접속점은 없어야 한다. O
- 7) 점검 불가능한 은폐장소에는 금속덕트, 금속관, 케이블 공사를 한다. X
- 8) 옥내에 케이블 작업 시에 캡타이어 케이블은 제외한다. X
9. 유도등 및 유도표지의 화재안전성능기준에 대한 다음 ( ) 빈칸에 알맞은 것을 쓰시오.
1) 유도등의 상용전원은 전기가 정상적으로 공급되는 축전지설비, ( 전기저장장치 ) 또는 ( 교류전압의 옥내 간선 )으로 하고, 전원까지의 배선은 전용으로 해야 한다.
2) 비상전원은 유도등을( 20분 ) 이상 유효하게 작동시킬 수 있는 용량의 축전지로 설치해야 한다 단, 지하층을 제외한 층수가 ( 11층 ) 이상의 층이나, 지하층 또는 무창층으로서 도매시장, 소매시장, 여객 자동차터미널, 지하역사, 지하상가는 유도등을 ( 60분 ) 이상 유효하게 작동시킬 수 있는 용량으로 해야 한다.
10. 뱅크용량 5000 [kVA] 이상 10000 [kVA] 미만의 특고압 변압기에는 내부고장발생 시 경보하는 장치를 시설해야 한다. 특고압 변압기의 내부고장을 검출하는 방식 4가지를 쓰시오.
- 방압 안전장치를 이용하는 방식
- 비율차동 계전기 이용
- 브흐흘쯔 계전기 이용
- 충격 압력 계전기 이용
