전기기능장 필답 기출문제를 63회부터 69회까지 복원해봤습니다. 인터넷에 돌아다니는 자료들을 취합하여 작성한것이므로 누락되거나 정확하지 않을 수 있습니다. 회차별 순서와 관련없이 무작위로 작성하였습니다. 정답은 일부러 표기하지 않았습니다. 직접 정답을 찾아보는 과정이 암기하는데 많은 도움이 될 것이라 생각됩니다.
71회는 하기 글을 참고해주시기 바랍니다.
전기기능장 71회 필답 기출 복원
71회 시험도 모두 끝났습니다. 필답은 기출에서 똑같이 4문제, 그리고 살짝 응용한 1 문제가 나왔습니다. 그래서 대부분 점수가 잘 나오셨으리라 생각됩니다. 그러나 또 언제 갑자기 내용이 바뀔
k-issue.com
전기기능장 필답 기출
- 동기발전기의 병렬운전 조건 3가지 이상은?
- 22.9kV-Y 100kVA 이하 시설하는 간이수전설비 관련 문제
1) 인입선으로 지중선을 하는 경우로 공동주택 등 고장 시 정전피해가 큰 경우는 예비 지중선을 포함하여 몇 회선으로 시설해야하는가?
2) 전력구/공동구/덕트/건물구내 등 화재의 우려가 있는 곳에서는 어떤 케이블을 시설해야하는가?
3) 피뢰기(LA)용 DS는 생략할 수 있으며 22.9kV-Y 용의 피뢰기(LA)는 어떤 타입을 사용해야하는가?
4) ASS의 명칭
5) 300kVA 이하인 경우는 PF 대신 어떤것을 사용 가능한가?
- 부하 설비 및 수용률이 다음과 같은 경우 이곳에 공급할 변압기 Tr의 용량을 계산하여 표준용량으로 결정하시오. 부등률은 1.2, 종합 역률은 80% 이하다.
-다음 내용을 O,X로 표기
1) 애자사용 공사 시 이격거리는 6cm 이상이다.
2) 방폭구조설비 공사는 합성수지관 공사로 한다.
3) 콘크티르 매설 시 금속관 두께는 1.2mm 이상이다.
4) 점검할 수 없는 장소에 케이블공사, 금속관공사, 가요전선관공사를 한다.
- 수전용량 1500kW, 22.9kV 수전설비의 보호방식에 따른 문제로 CT비 50/5A 변류기로 과부하계전기를 시설하였고 150%의 과부하에서 차단기가 동작, 유도형 OCR의 탭 전류는 3,4,5,6,8A 이다.
1) 그림은 영상전류 검출방법 중 무슨 방식인가
2) A1 계전기의 종류는 무엇인가
3) A4 계전기의 설치 목적은?
4) A1 계전기의 전류 탭 값은?
- 수용가 인입구 전압이 22.9kV , 주차단기의 차단용량이 250MVA이다. 10MVA, 22.9/3.3kV 변압기의 임피던스가 5.5%일 때 변압기 2차측에 필요한 차단기 용량을 다음표에서 정하시오.
| 50 | 75 | 100 | 150 | 250 | 300 | 400 | 500 | 750 | 1000 |
- 중성점(N)과 보호접지(PE)가 변압기나 발전기 근처에서만 서로 연결되어 있고 전 구간에서 분리되어있는 방식?
- ( ? ) 공사를 한 경우는 과전압으로부터 전기설비들을 보호하기위해 서지보호장치를 설치해야 한다.
- 서지호보장치의 영문 약호는?
-태양광 발전시설에 대한 감전 방지대책 3가지 이상
- 제1종 또는 제2종 접지공사에서 접지선과 사람이 접촉할 우려가 있는 경우의 문제
1) 접지극은 지하 ( ? ) 이상의 깊이에 매설하되 ( ? ) 감안하여 매설
2) 접지선을 철주 기타 금속체에 따라서 시설하는 경우에는 접지극을 철주의 밑면으로부터 ( ? )이상 깊이에 매설하는 경우 이외에는 접지극을 지중에서 그 금속체로부터 ( ? ) 이상 이격시켜 매설
3) 접지선의 지하 ( ? )부터 지표상 ( ? ) 까지의 부분은 합성수지관 등으로 덮을 것
- 지표상 15m 높이의 수조가 있다. 이 수조에 10㎥/min 물을 양수하는데 필요한 펌프용 전동기의 소요 동력은 몇 kW? 펌프의 효율과 여유율은 각각 65%,15%
- 전기사업법에 따른 전기안전관리자의 직무 5가지 이상
- 진리표를 참고하여 해당 문제 해결
| 입력 | 출력 | ||
| A | B | X | Y |
| 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 |
| 1 | 1 | 0 | 0 |
1) 위 논리회로 출력 X,Y를 각각 논리식으로 나타내고 간략화
2) 위 논리회로에 맞는 유접점 릴레이 회로 그리시오.
- 한류저항기의 설치 위치와 설치목적 3가지
- 13200/22900, 3상 4선식으로 수전 및 수전용량 1000kW이고 역률이 90%일 때 이 인입구에 MOF를 시설하는 경우 적당한 변류비와 변성비 산출하여 표준규격으로 결정
- 접지저항 저감 방법 3가지 이상
- 전기설비의 접지계통/건축물 피뢰설비/전자통신설비 등의 접지극을 공용하는 접지시스템의 명칭
- 경부하시 전력용 콘덴서가 과대삽입되는 경우의 단점 3가지
- 진상역률과 지상역률에 대해 전압/전류의 위상과의 연관성을 포함하여 설명
- 전력케이블 손실의 종류 3가지
- 금속덕트에 넣은 전선의 단면적 합계는 덕트 내부의 몇 %이하여야 하는가? 일반적인경우와 제어회로만 넣은 경우 각각 답변
- 분산형전원 계통 연계 빈칸 채우기 문제
| 분산형전원 정격용량 합계kW | 주파수차 | 전압차 | 위상차 |
| 0~500 | |||
| 500초과 ~ 1500 | |||
| 1500초과 ~ 20000미만 | 0.1 | 3 | 10 |
- 3상 4선식 선로에서 선전류 39A, 제3고조파 성분 40%일 때 중성선 전류 산정
- 3상 3선식에서 22.9kV/380V, 변압기 용량 500KVA, %임피던스 5% 저압 배선용 차단기의 차단전류 구하는 문제. 임피던스 무시
- 제3종 접지공사에서 누전차단기의 정격감도전류 빈칸 채우기 문제
| 정격감도전류 | 30mA 이하 | 50mA | 100mA | 200mA | 300mA | 500mA |
| 물기 有 전기적위험도高 |
||||||
| 그 외 |
- 대른 개폐기와 비교 시 퓨즈의 기술적인 장점 3가지 이상
- 변압기 병렬운전조건 4가지 이상
- 단상 전파 정류회로에서 직렬리액터와 병렬콘덴서의 사용목적
- 비상콘센트 설비의 화재안전기준(nfsc 504)에서 비상콘센트설비 문제
1) 전원회로는 단상교류 몇 V이어야 하나?
2) 전원회로는 공급용량은 몇 kVA 이상?
3) 전원회로는 각 층에 몇 개 이상?
4) 하나의 전용회로에 비상콘센트 설치 갯수는 몇 개 이하?
- 대지 저항률에 영향을 미치는 토양의 요소 5가지 이상
- 늦은 역률 80%로 60kW의 부하를 사용하고 있는 상태에서 새로 늦은 역률 60%, 40kW의 부하를 증가했다. 이 때 콘덴서로 합성역률 90%로 개선 시 필요한 콘덴서 용량은?
- 고조파 전류 방지대책 5가지
- 단상 3선식과 3상 3선식의 설비 불평형률 공식 각각 서술
- 피뢰설비 보호등급별 회전구체 반지름 및 메시치수 빈칸 채우기
| 피뢰시스템 레벨 | 구체 반경 | 메시 치수 |
| I | 20 | 5X5 |
| II | ||
| III | ||
| IV |
- 다음 그림의 접지계통 방식 서술
- 3상3선식 22.9kV/380V, 변압기용량 500KVA, %임피던스 5%일 때 차단기의 차단전류 구하라. 임피던스 무시
- 분로, 직렬, 소호, 한류 리액터의 설치 목적 서술
- 스트레스 전압 정의 서술
- 600/5A CT의 2차측이 4.9A일 때 비오차 계산
- 한류저항기의 목적 2가지와 병렬로 연결하는 보호계전기의 명칭 및 사용 목적은?
- 피뢰기를 설치해야하는 장소 4가지

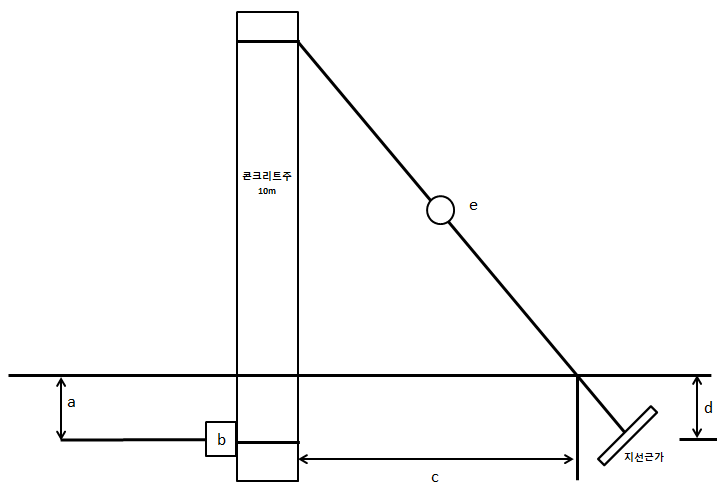

- A형 지선 콘크리트 전주 공사 문제 ( 높이 10m)
1) a길이 및 b 이름
2) c 간격 계산
3) d 최소 깊이
4) e 명칭
5) 콘크리트주의 최소 근입 깊이
- 200AT 간선을 95㎟, 접지선은 16㎟에서 전압강하의 원인으로 간선규격을 120㎟로 굵게 선정할 때 접지선의 굵기는?
- 전선관의 굵기가 같을때와 다를 때 각각 관의 굵기의 총합계는 관내 단면적의 몇% 이하가 되어야 하는가?
- 고장전류의 계산 목적은?
- ( ? )V를 초과하는 축전지는 비접지측 도체에 쉽게 차단할수 있는곳에 ( ? ) 설치해야 한다.
- 옥내 전로에 연계되는 축전지는 비접지측 도체에 ( ? ) 시설해야 한다.
- 축전지실 등은 폭발성 가스가 축적되지 않도록 ( ? ) 설치해야 한다.

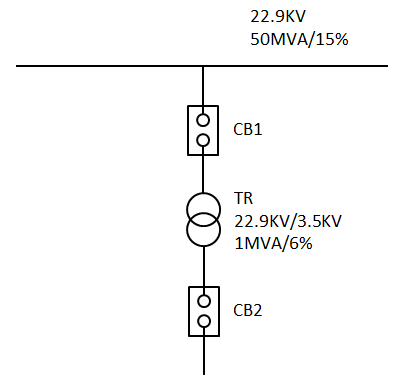

- 다음 단선계통도에서 CB1과 CB2의 차단용량 각각 구하시오.

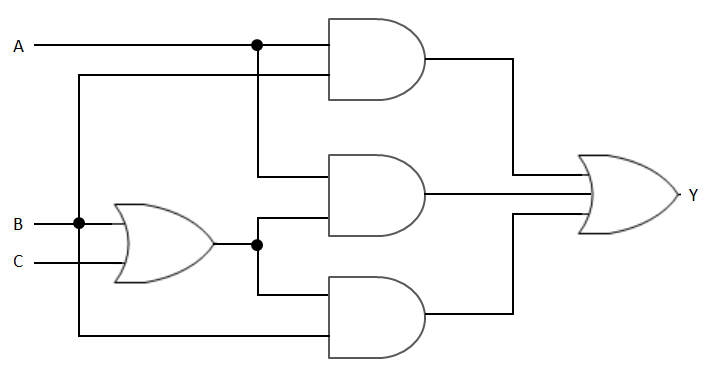

- 다음 무접점 논리회로의 논리식을 간략화하고 결과를 무접점 논리회로로 그리시오.
- SPD 연결 도체의 길이는 ( ? )를 초과하지 않아야 한다.
- 누전차단기의 동작 형식 3가지 서술
- 고속도형과 인체감전보호용 누전차단기 외 정격감도전류에서 ( ? )초 ~ ( ? )초 이내 차단되어야 하는가?
- 위험물 저장 및 처리시설에 설치하는 피뢰설비의 피뢰시스템레벨은 몇 이상?
- 피뢰설비의 재료는 최소 단면적이 피복이 없는 동선 기준으로 수뢰부, 인하도선 및 접지극을 몇 ㎟ 이상으로 해야하는가?
- 피뢰설비의 인하도선 대신 철골조의 구조물로 대체할 경우 건축물 금속 구조체 최상단부와 지표레벨 사이의 전기저항값은 몇옴 이하이어야 하는가?
- 측면 낙뢰를 방지하기위해 높이 몇m 를 초과하는 건축물에 지면에서 건축물 높이의 4/5되는 지점부터 최상단 부분까지의 측면에 수뢰부를 설치해야 하는가?
- 인버터 모듈 안의 IGBT 프리 휠링 다이오드를 통한 브릿지 정규방식으로 충전기 기능을하며, 정전시에는 인버터로 동작하여 출력 전원을 공급하는 방식의 UPS 동작 방식 명칭은?
- 지락사고 시 영상전류 검출 방법 3가지
- 전력퓨즈의 소호방식 2가지
- 0점 전압, 전류에서 차단하는 전력퓨즈의 명칭 각각 서술
- 전력퓨즈 설치 목적

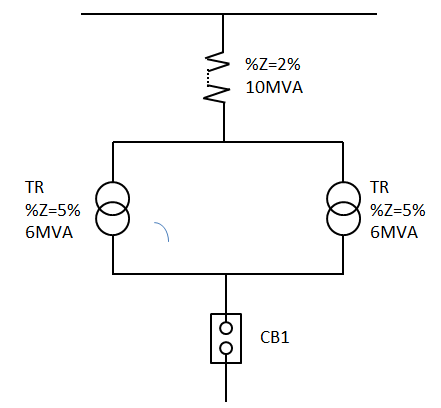

- 다음 수전 계통도의 CB1 차단용량 계산
- 유도등의 전원은 비상전원으로 무엇을 사용해야 하는가?
- 용량은 유도등의 일반적인 상황에서 몇분이상 동작 가능해야 하는가? 그리고 특정소방대상물에서는 피난층에 이르는 부분까지 몇분 이상 동작 가능해야 하는가?
- 특정소방 대상물은 지하층을 제외한 몇 이상의 층수가 대상인가?
- SPD의 육안검사 항목 5가지 이상 서술
- 변압기의 기계적 보호장치 5가지와 전기적 보호장치 3가지 서술
- 특고압 COS 조작봉, 저압 검전기, 절연장화, 고압절연장갑, 절연안전모의 권장교정 및 시험 주기는 각각?
- 전기저장장치의 이차전지는 자동적으로 전로로부터 차단할 수 있는 보호장치를 시설해야하는데, 3가지 경우 서술
- 다음 진리표에 따라 출력(RL,YL,GL)을 논리식으로 나타내고 시퀀스 회로도를 그려라.
| X1 | X2 | X3 | RL | YL | GL |
| 0 | 0 | 0 | 0 | 0 | 1 |
| 0 | 0 | 1 | 0 | 1 | 0 |
| 0 | 1 | 0 | 1 | 0 | 0 |
| 0 | 1 | 1 | 0 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 | 0 | 0 |
| 1 | 1 | 1 | 1 | 1 | 1 |
