늦었지만 전기기능장 73회 실기 필답 복원 문제를 업로드합니다. 복원된것이므로 당연히 실제 문제와는 차이가 있을 수 있습니다. 기출과 똑같거나 유사한 유형의 문제가 6문제 정도 나왔습니다. 기출만 학습해도 20점은 무난히 획득할 수 있는 난이도라고 보여집니다.
1. 빈칸에 들어갈 피뢰시스템(LPS)의 레벨별 회전구체 반경과 메시치수를 적으세요. 빈칸 총 5개소. (기출)
| 피뢰시스템 레벨 | 보호법 | |
| 회전구체 반경(m) | 메시 치수(m) | |
| I | 20 | |
| II | 10 x 10 | |
| III | 45 | |
| IV | ||
2. 다음의 RL, GL, YL의 진리표에 대한 논리식을 간소화하고, 유접점 시퀀스 회로를 완성하세요. (입력 : A,B,C)
| A | B | C | RL | GL | YL |
| 0 | 0 | 0 | 0 | 1 | 0 |
| 0 | 0 | 1 | 0 | 1 | 0 |
| 0 | 1 | 0 | 1 | 1 | 0 |
| 0 | 1 | 1 | 0 | 0 | 0 |
| 1 | 0 | 0 | 0 | 1 | 1 |
| 1 | 0 | 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 | 1 | 1 |
| 1 | 1 | 1 | 1 | 0 | 0 |
1) RL :
2) YL :
3) GL :

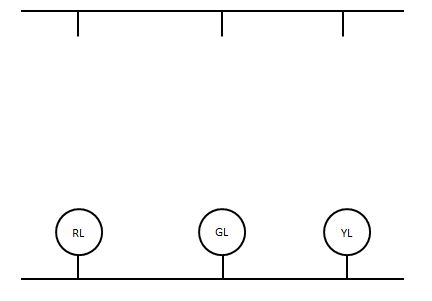

4) 미완성 유접점 시퀀스
3. 중성점이 직접접지된 22.9kV, 9300kVA의 발전설비에서 1선 지락이 발생했을 경우의 지락전류(A)를 계산하세요.
(발전 설비의 정상임피던스(Z1와 역상임피던스(Z2)는 Z1 = Z2 = j0.562옴이고, 영상 임피던스(Z0)은 j0.187옴이다.
계산과정 :
답 :
4.다음 저압 옥내 직류전기설비에 대한 한국전기설비규정 중 축전지실 등의 시설에 관한 내용의 빈칸을 완성하시오.
1. ( ) V를 초과하는 축전지는 비접지측 도체에 쉽게 차단할 수 있는곳에 ( )를 시설해야한다.
2.옥내전로에 연계되는 축전지는 비접지측 도체에 ( )를 시설해야 한다.
3.축전지실 등은 폭발성 가스가 축적되지않도록 ( ) 등을 시설하여야한다.
5. 다음 용어에 대한 정의를 적으시오.
1) 계통접지
2) 등전위 본딩
3) 서지보호장치(spd)
6. 총 설비용량이 500kVA이고 역률이 0.85인 수용가가 있다. 수용가에서 하루 중 다음과 같은 기준으로 부하를 사용하는 경우, 수용률(%)과 일부하율(%)에 대한 계산식과 답을 쓰시오.
A : 300kW로 4시간 동안 사용
B : 200kW로 8시간 동안 사용
C : 100kW로 나머지 시간 사용
7. 다음에 주어진 단상 2선식, 3상 4선식 전력량계의 미완성 결선도를 완성하세요. 단, 접지가 필요한곳에는 접지를 표현하시오. (빨간 네모칸이 정답입니다.)

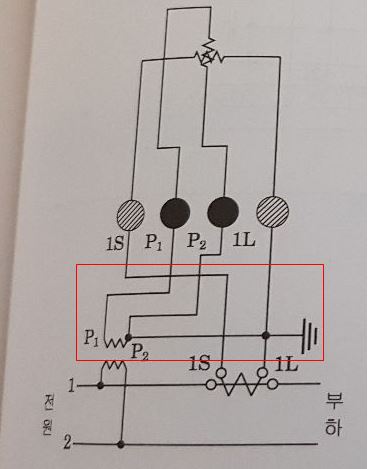

1) 단상 2선식 결선도를 완성하세요.

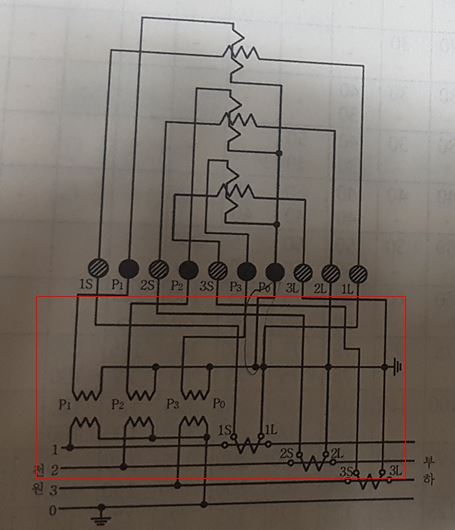

2) 3상 4선식 결선도를 완성하세요.
8. 정격용량 500kVA의 변압기가 역률로 0.7로 270kW의 부하와 접속되어있는데, 역률을 0.9로 개선하기 위한 콘덴서의 용량kVA에 대한 계산식과 정답을 쓰세요. (기출유사)
9. 3상 4선식 회로에서 a상의 전류가 200A, b상의 전류가 160A, c상의 전류가 180A일 때, 중성선에 흐르는 전류의 크기에 대한 계산식과 정답을 쓰세요. (기출)
10. 다음 비상콘센트 설비의 화재안전기준 및 전원회로에 대한 내용에서 빈칸을 채우시오. (기출 유사)
비상 콘센트 설비의 전원회로는 다음 각 호의 기준에 따라 설치하여야 한다.
1) 비상 콘센트 설비의 전원회로는 ( )v인 것으로서, 그 공급용량은 ( )이상인 것으로 할 것.
2) 전원회로는 각 층에 2 이상이 되도록 설치할것. 다만, 설치하여야할 층의 비상콘센트가 1개일때에는 하나의 회로로 할 수 있다.
3) 하나의 ( )에 설치하는 비상콘센트는 ( )개 이하로 할 것.
