전기기능장 72회 기출 복원 문제입니다. 말 그대로 복원이기 때문에 실제와 100% 동일하지는 않습니다. 이번 회차에도 기출과 동일하게 또는 비슷하게 나온 문제가 3~4개 정도 되기 때문에 전반적으로 좋은 결과가 있었던것 같습니다. 이번에도 정답은 적지 않았습니다. 단순히 암기하기보다는 직접 찾아보는 과정이 큰 도움이 될 것이라 생각합니다.
전기기능장 72회 기출 문제
1. 20m 높이에 설치된 수조에 분당 24㎥의 물을 양수하기 위해 필요한 펌프의 동력은 몇 kW인가? 펌프의 효율은 86%, 여유율은 10%, 역률은 100%로 가정.
2. 다음의 진리표를보고 RL,YL,GL의 논리식을 간소화하고, 유접점 시퀀스 회로를 그리시오. (단 A,B,C는 입력)
| A | B | C | RL | YL | GL |
| 0 | 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 | 1 | 0 |
| 0 | 1 | 0 | 1 | 1 | 0 |
| 0 | 1 | 1 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 0 | 1 |
| 1 | 0 | 1 | 0 | 1 | 1 |
| 1 | 1 | 0 | 1 | 1 | 0 |
| 1 | 1 | 1 | 0 | 1 | 1 |
3. 피뢰 시스템이 건축물 및 구조물과 분리되어있지 않을 때, 피뢰시스템 등급에 따른 병렬 인하도선의 최대 간격은?
| 피뢰 시스템 등급 | 병렬 인하도선의 최대 간격(m) |
| ⅰ | |
| ⅱ | |
| ⅲ | |
| ⅳ |
4. 고조파 방지대책 5가지를 쓰시오
5. 두 개 이상의 병렬 도체에 관한 다음 기준의 빈 칸에 들어갈 내용은?
- 병렬로 사용하는 각 전선의 굵기는 동선 ( )㎟이상 또는 알루미늄 ( )㎟ 이상으로 하고, 전선은 같은 도체, 재료, 길이 및 같은 ( )의 것을 사용할 것.
- 병렬로 사용하는 전선에는 각각의 ( )를 설치하지 말 것.
- 교류회로에서 병렬로 사용하는 전선은 금속관 안에 전자적 ( )이 생기지 않게 시설할 것.

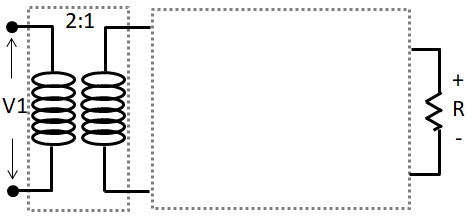

6. V1=220 루트2 sin 120π t [V]인 미완성 단상 전파 정류회로를 완성하고, 부하측 직류 평균전압과 평균 전류를 계산하시오. 부하저항 R은 10옴이며, SCR 지연각은 30도, 평활회로가 없는 순수 저항 회로이다.
7. 비상조명등의 화재안전기준에 대한 문제에 답하시오.
- 조도는 비상 조명등이 설치된 장소의 각 부분의 바닥에서 몇 lx이상 되어야 하는가?
- 지하층을 제외한 11층 이상의 층 또는 지하층 또는 무창층으로서 용도가 도매시장, 소매시장, 여객자동차 터미널, 지하역사 또는 지하상가와 같은 특정소방대상물이 아닌 경우, 비상전원은 비상조명등을 몇 분 이상 유효하게 작동 시킬 수 있어야 하는가?
- 위 물음과 반대로 특정소방대상물인 경우, 몇 분 이상 유효하게 동작시킬수 있어야 하는가?
8. 100kVA 22.0/3.3kV의 변압기 2차측에서 단락사고가 발생한 경우, 2차측의 단락전류는 몇 kA인지 계산하시오. 변압기의 %임피던스는 5%이고, 전원가 기타 %임피던스는 무시.
9. 긍장이 80m, 부하전류가 100A인 380/220V의 3상 4선식 선로의 전압강하가 5V라고 할 때, 이 선로의 전선굵기㎟를 아래 값에서 선정하시오.
| 전선의 규격㎟ |
| 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 |
10. 다음에 주어진 접지 시스템은 전력설비,통신설비,피뢰설비 접지를 어떻게 구성하는 접지 방식인지 설명하시오.
- 단독접지
- 공통접지
- 통합접지
